ZTPx16电控正压保护系统研制成功
来源: | 作者:pmo814d6e | 发布时间: 1591天前 | 763 次浏览 | 分享到:
​ZTPx16电控正压保护系统用于增安型电机和正压型电机,采用由气动传感器、电磁阀组成的电气逻辑回路控制系统进入电机壳体内的进气量,由集成逻辑电路组成的控制器根据电机壳体内的气体压力执行各项功能的实现,控制器显示屏现场显示各项状态及参数,接线盒远程输出正压控制系统运行的各项状态及参数。
可实现三种功能的转换:增安型电机的预吹扫、正压型电机的预吹扫加保压功能、增安型电机作为备机状态下保压并在启机后停止保压功能。
ZTPx16电控正压保护系统用于增安型电机和正压型电机,采用由气动传感器、电磁阀组成的电气逻辑回路控制系统进入电机壳体内的进气量,由集成逻辑电路组成的控制器根据电机壳体内的气体压力执行各项功能的实现,控制器显示屏现场显示各项状态及参数,接线盒远程输出正压控制系统运行的各项状态及参数。

可实现三种功能的转换:增安型电机的预吹扫、正压型电机的预吹扫加保压功能、增安型电机作为备机状态下保压并在启机后停止保压功能。

ZTPx16电控正压保护系统的防爆标志为Ex de mb px IIC T6 Gc / Ex tD [pxD] A21 IP65 180℃,适用于工厂或可能存在IIAIIBIIC类可燃性气体、蒸汽与空气混合形成的爆炸危险1区和2区场所及粉尘防爆环境A21A22区场所。

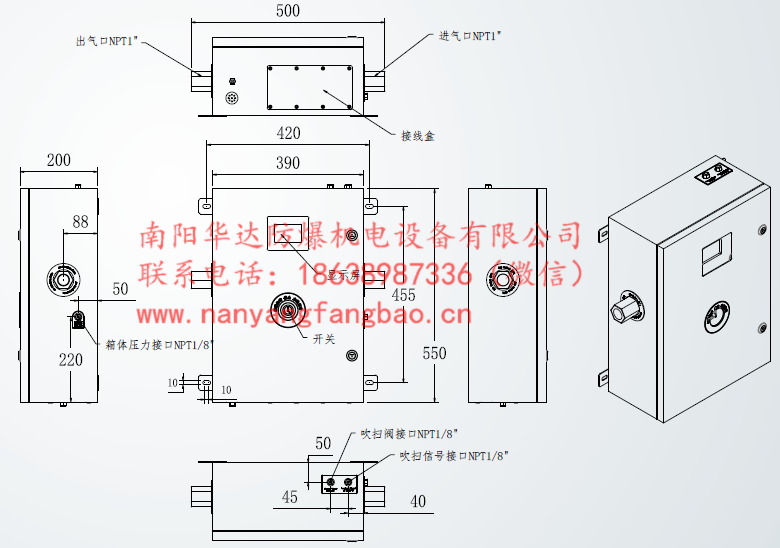

ZTPx16电控正压保护系统的安装尺寸:
ZTPx16电控正压保护





ZTPx16电控正压保护系统的主要技术参数:

主气源要求:洁净无油的干燥空气或惰性气体

主气源压力:0.5-1.6MPa

吹扫流量:2000-6000Nl/min

电机壳体*大泄露量:1500Nl/min

连锁停机压力:100Pa

正压报警压力:200Pa

启动吹扫压力:300Pa

正压维持压力:1000Pa

高压报警压力:1500Pa

泄压阀高压泄压压力:3000Pa

换气时间:根据计算,一般设定在20Min-30Min

电源:DC24V/2A

适用温度范围:-20/+60

外壳材质:314不锈钢,亚光拉丝

安装方式:按图纸要求壁板安装,特殊要求按合同

密封垫片:硅橡胶

泄压阀火花挡板:不锈钢网

进出气口螺纹规格:NPT1’’

吹扫阀进气接头:PT1/8’’

吹扫阀压力接头:PT1/8’’

箱体压力接头:PT1/8’’
