螺纹接线口和喇叭口是南阳防爆电机标配的接线口类型。

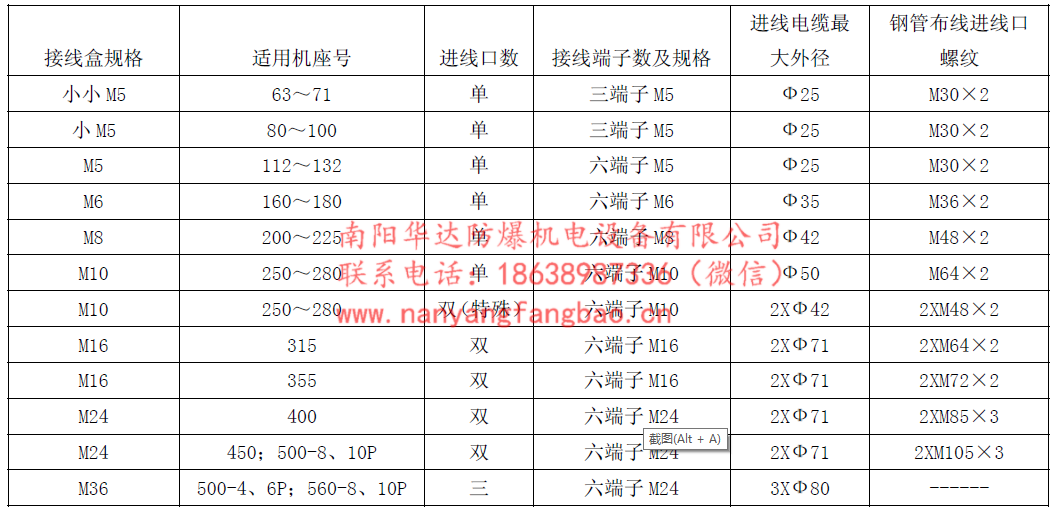

很多客户都希望了解一下南阳防爆电机的螺纹接线口尺寸标准，下面笔者就以南阳防爆YB3电机为例，介绍一下不同机座号电机的螺纹接线口的尺寸配置（具体见下图）。
不同机座号的南阳防爆电机，配置不同规格的接线盒。
但是不同规格的接线盒，有可能有相同的螺纹接线口。
比如63-132机座号的南阳防爆电机，63-71机座号，配置“小小M5接线盒”，80-100机座号电机，配置“小M5”接线盒，112-132机座号电机，配置“M5”接线盒，虽然这三种接线盒的体积大小不一样，但其内部的接线端子都是M5的，而且其螺纹接线口都是M30*2规格的。
螺纹接线口和喇叭口是南阳防爆电机标配的接线口类型。
很多客户都希望了解一下南阳防爆电机的螺纹接线口尺寸标准，下面笔者就以南阳防爆YB3电机为例，介绍一下不同机座号电机的螺纹接线口的尺寸配置（具体见下图）。
不同机座号的南阳防爆电机，配置不同规格的接线盒。
但是不同规格的接线盒，有可能有相同的螺纹接线口。
比如63-132机座号的南阳防爆电机，63-71机座号，配置“小小M5接线盒”，80-100机座号电机，配置“小M5”接线盒，112-132机座号电机，配置“M5”接线盒，虽然这三种接线盒的体积大小不一样，但其内部的接线端子都是M5的，而且其螺纹接线口都是M30*2规格的。
160-180机座号电机，采用M6接线盒，螺纹接线口的规格为：M36*2；
200-225机座号电机，采用M8接线盒，螺纹接线口的规格为：M48*2；
250-280机座号南阳防爆电机，如果仅配置一个螺纹接线口，那么采用M10接线盒，螺纹进线口的规格为M64*2；如果配置两个螺纹接线口，同样采用M10接线盒，但是螺纹进线口的规格为2*M48*2（**个“2”表示数量为两个，第二个“2”表示螺纹接线口的螺距为2mm）；
315机座号电机，标配两个螺纹接线口，采用M16接线盒，螺纹接线口的规格为：2*M64*2；
355机座号电机，也标配两个螺纹接线口，也采用M16接线盒，但螺纹接线口的规格为：2*M72*2；
400机座号电机，同样标配两个螺纹接线口，但采用M24接线盒，螺纹接线口的规格为：2*M85*3（注意螺距变为3mm）；
更大机座号的南阳防爆电机，比如450、500机座号电机，配置接线盒的规格，螺纹接线口的数量和尺寸，请参照下表，就不一一赘述了。.png)
