标准电机机座号国内、外的状况
英国标准BS5000.10规定的机座号为“D+中心高+机座长度代号”。机座号63～315的2-8极、全封闭IP44、50Hz 415V电动机的机座号与转速及功率的对应关系与我国机座号63～315的2-8极、全封闭、50Hz 380和660V电动机相同；安装尺寸D尺寸完全相同。
德国标准DIN 42673规定的机座号为“中心高+机座长度代号”。机座号80～315的2-8极电动机的机座号与转速及功率的对应关系与我国基本系列（Y系列和防爆电机）完全相同。
美国标准NEMA MG1规定，对于小功率（分马力）电机，机座号为“D尺寸（中心高）乘以16”；对于中、大型电机，机座号为“D尺寸（中心高）乘以4+2F（电机底脚或底板两安装孔中心线之间的距离）+用途代号”。
标准电机机座号国内、外的状况
英国标准BS5000.10规定的机座号为“D+中心高+机座长度代号”。机座号63～315的2-8极、全封闭IP44、50Hz 415V电动机的机座号与转速及功率的对应关系与我国机座号63～315的2-8极、全封闭、50Hz 380和660V电动机相同；安装尺寸D尺寸完全相同。
德国标准DIN 42673规定的机座号为“中心高+机座长度代号”。机座号80～315的2-8极电动机的机座号与转速及功率的对应关系与我国基本系列（Y系列和防爆电机）完全相同。
美国标准NEMA MG1规定，对于小功率（分马力）电机，机座号为“D尺寸（中心高）乘以16”；对于中、大型电机，机座号为“D尺寸（中心高）乘以4+2F（电机底脚或底板两安装孔中心线之间的距离）+用途代号”。
国际标准IEC60072规定的机座号为“中心高+机座长度代号”，与我国GB4772和德国完全相同。

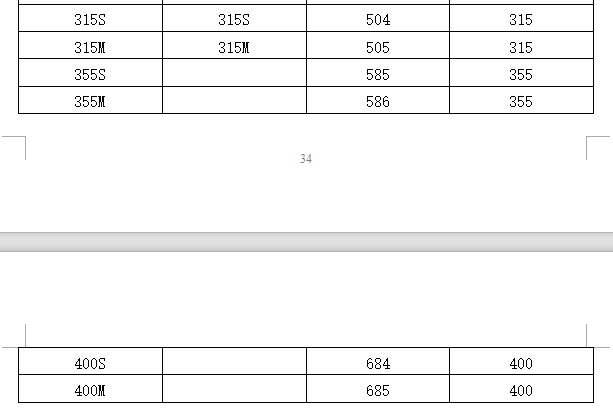

IEC,DIN和NEMA标准的机座号对应关系见表15。
