南阳防爆电机滑动轴承轴瓦刮研维保
来源: | 作者:pmo814d6e | 发布时间: 1863天前 | 945 次浏览 | 分享到:
南阳防爆电机滑动轴承轴瓦刮研维保操作步骤：
一般在以下情况下需要对电机轴瓦进行刮研：
1. 自润滑的南阳防爆电机轴承温度比较高。通过轴瓦刮研使轴瓦与轴的配合间隙、配合面得到优化，以降低轴承的温度；
2. 南阳防爆电机振动。通过轴瓦刮研使轴瓦与轴的配合间隙、配合面得到优化，以使润滑油膜能够在电机运行时稳定地建立起来，避免转轴与轴瓦轻微碰撞，降低电机振动。
3. 南阳防爆电机轴瓦出现轻微的烧瓦。需要通过轴瓦刮研修复轴瓦的工作面。
南阳防爆电机滑动轴承轴瓦刮研维保操作步骤：
一般在以下情况下需要对电机轴瓦进行刮研：
1. 自润滑的南阳防爆电机轴承温度比较高。通过轴瓦刮研使轴瓦与轴的配合间隙、配合面得到优化，以降低轴承的温度；
2. 南阳防爆电机振动。通过轴瓦刮研使轴瓦与轴的配合间隙、配合面得到优化，以使润滑油膜能够在电机运行时稳定地建立起来，避免转轴与轴瓦轻微碰撞，降低电机振动。
3. 南阳防爆电机轴瓦出现轻微的烧瓦。需要通过轴瓦刮研修复轴瓦的工作面。

润滑油在工作面流动情况以及轴瓦刮研的位置见下图：
南阳防爆电机轴瓦刮研的位置

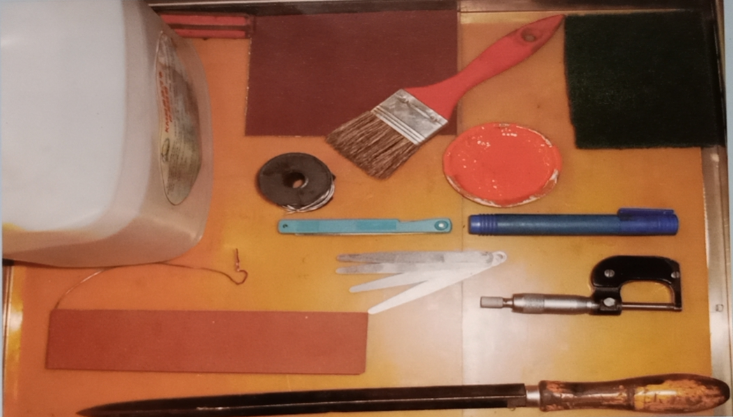

刮研南阳防爆电机轴瓦所需要准备的工具有：刮刀、油石、铅丝、内径千分尺、外径千分尺、塞尺、汽油、的确良布、红丹粉、细砂纸、抛瓦布等，见下图：
刮研南阳防爆电机轴瓦需要的工具
下轴瓦与轴承台接触情况用涂色法检查，刮研后接触点按下表控制（没用抛瓦布处理前）

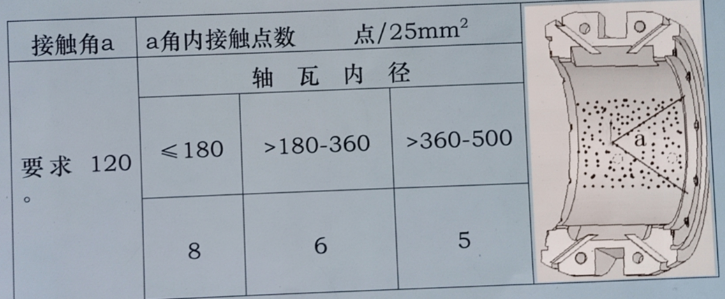

下轴瓦内孔与轴径的接触要求：
下轴瓦内孔与轴径的接触要求
刮研处理时的基本操作步骤见下面系列图片（以端盖式球面滑动轴承为例）：

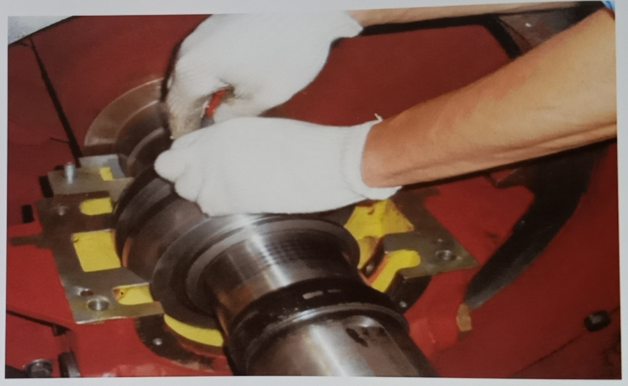

轴承台和轴瓦清理干净。千斤顶支撑轴伸微量顶起，按下图旋入下瓦：
轴承台和轴瓦清理干净

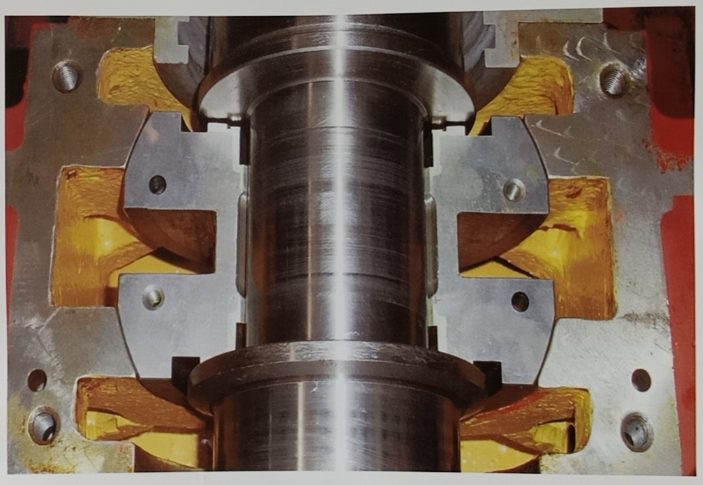

轴瓦放正，轴瓦中分面与瓦座中分面保持平齐，卸下千斤顶。
轴瓦放正

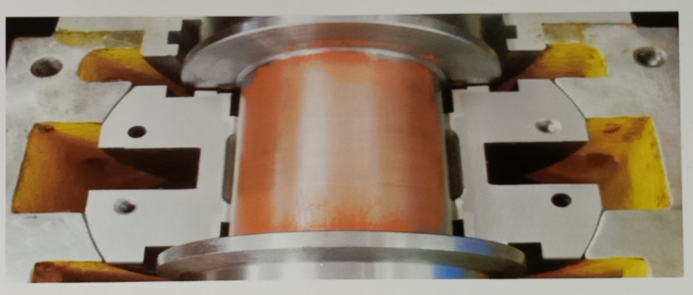

轴承台采用涂色法，注意涂色不宜太浓、太厚。
轴承台采用涂色法

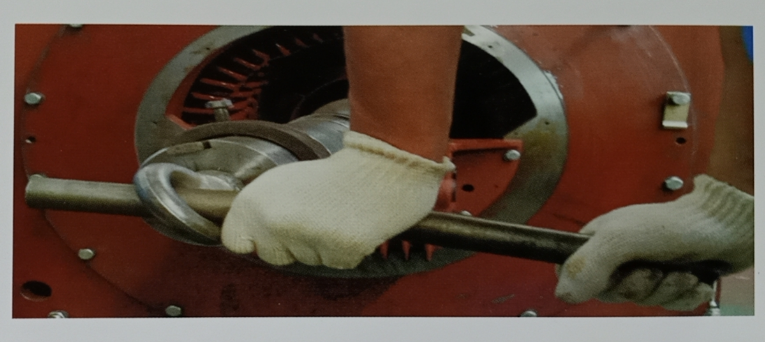

轴伸端旋入吊环并盘车（亦可用其它盘车方法）。
轴伸端旋入吊环并盘车

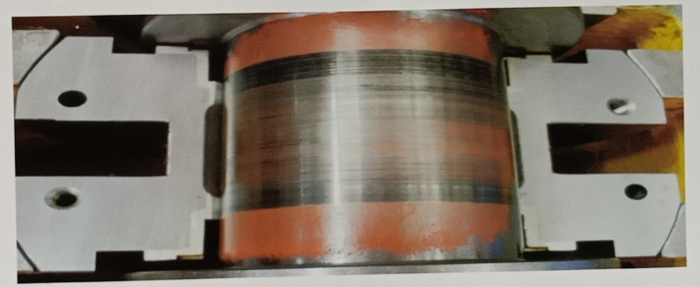

盘车若干圈后，涂色剂形如下图可停止盘车。
涂色剂形如下图可停止盘车

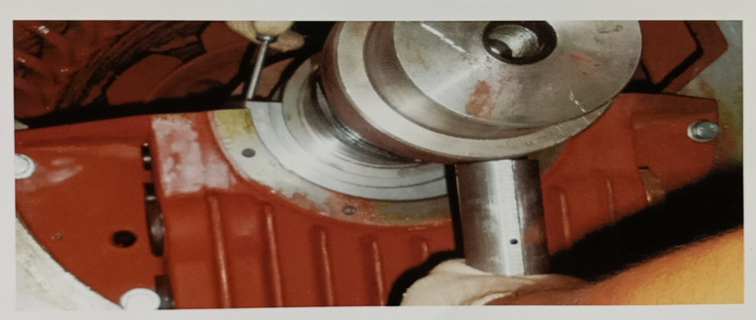

按下图用千斤顶（或吊绳）顶起并小心旋出下瓦。
顶起并小心旋出下瓦

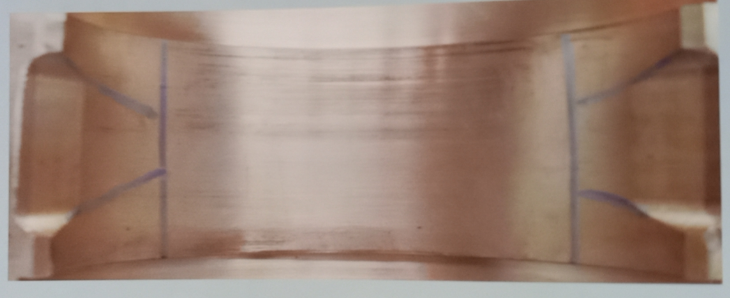

根据研磨痕迹确定刮研区域。
根据研磨痕迹确定刮研区域。
刮刀刃磨好，手持刮刀沿圆周径向起刀，根据研点情况确定刮研范围和刮研量。
根据研点情况确定刮研范围和刮研量

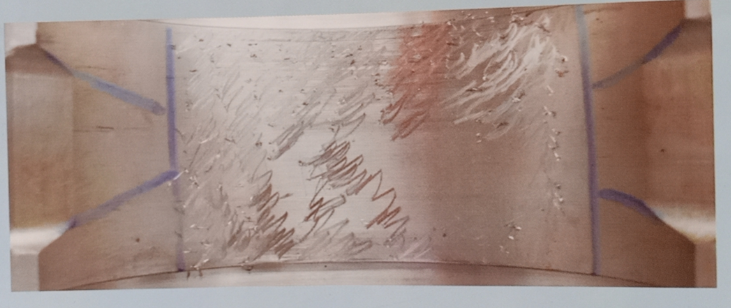

研磨后的区域。
研磨后的区域

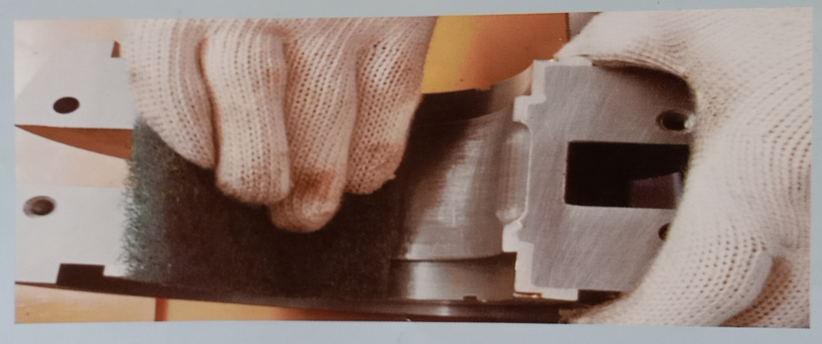

用抛瓦布抛研刮研瓦面痕迹。
用抛瓦布抛研刮研瓦面痕迹

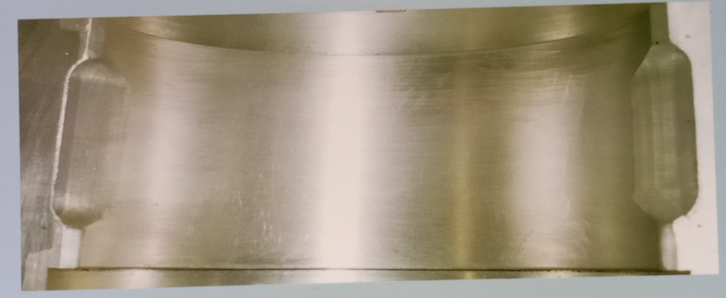

抛后形如下图：
抛后形如下图
按上述相关步骤，进行刮研将着色部位研正。
将着色部位研正
已经确认刮研好的轴瓦。
已经确认刮研好的轴瓦

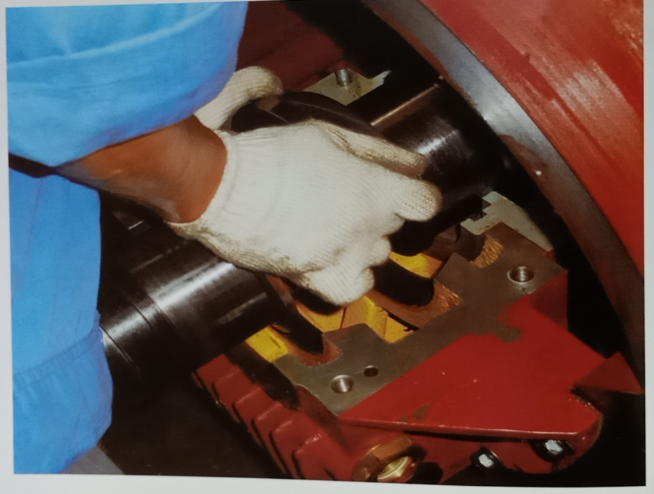

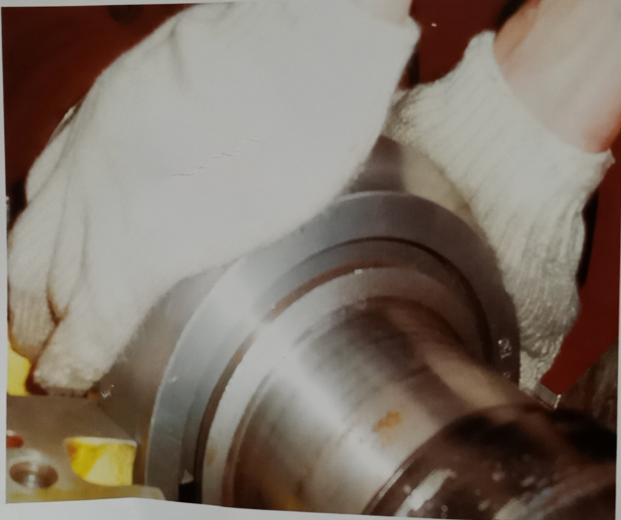

当南阳防爆电机轴瓦较重时亦可采用下图方法研磨轴瓦。
轴瓦较重时亦可采用下图方法研磨轴瓦
此法应将转子太高，但不能使转子外圆与定子内圆相擦。双手对称用力并通过瓦底中心位置反复转动。
双手对称用力并通过瓦底中心位置反复转动
注意：南阳防爆电机轴瓦的刮研量并非越大越好，当刮研量大时，因轴瓦与轴瓦的间隙过大，润滑油膜不完整或建立不起来，将造成轴瓦与轴的接触摩擦，使轴承的温升、振动加剧，严重时造成轴瓦烧瓦。

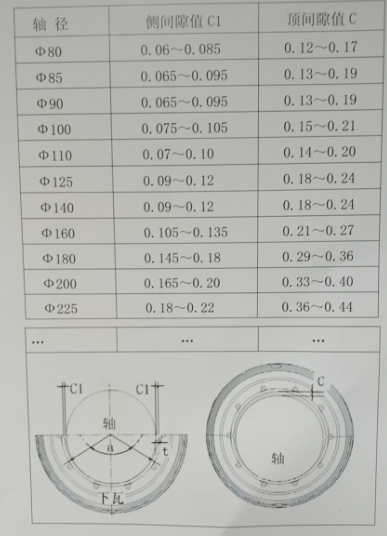

2极电机圆柱瓦上、下轴瓦侧隙值、顶间隙值刮研控制量（mm）
2极电机圆柱瓦上、下轴瓦侧隙值、顶间隙值刮研控制量
4极及以上电机的侧、顶间隙可略微大些，但侧间隙与轴承台的直径比值*大不能*过千分之1.3，顶间隙与轴承台的直径比值*大不能好过千分之2.5。

以上就是南阳防爆电机滑动轴承轴瓦的刮研操作全部过程及注意事项。
在对南阳防爆电机轴瓦进行刮研时，要谨慎操作，避免损坏轴瓦。
