南阳防爆电机基础知识连载5-电机型号编制方法

来源: | 作者:pmo814d6e | 发布时间: 1894天前 | 825 次浏览 | 分享到:

电机型号编制方法：
1. 电机类型划分；
2. 电机产品型号编制；
3. 电机产品型号示例。

电机型号编制方法（GB/T4831---1984）

1 电机类型划分

1.1 中小型交流电机

中小型交流电机即中心高为630mm及以下或定子铁心外径为990mm及以下的电机。小型电机即中心高为355MM以下的电机。

1.2大型交流电机

大型交流电机即定子铁心外径为990mm以上的电机。

1.3 小型直流电机

小型直流电机即中心高为400mm及以下或电枢铁心外径为368mm及以下的电机。

1.4 中型直流电机

中型直流电机即电枢铁心外径大于368mm至990mm的电机；

1.5 大型直流电机

大型直流电机即电枢铁心外径为990mm以上的电机。

2 电机的产品型号编制

2.1 电机的产品型号应符合国标GB/T 4831-1984 《电机产品型号编制方法》的规定。

3．2.2 产品型号是便于使用、制造、设计等部门进行业务上联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成，并按下列顺序排列：

2.3 电机的产品代号由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

2.4 类型代号系表征电机的各种类型而采用的汉语拼音字母，见表1。

表1 类型代号

序号	电机类型	代号
1	异步电动机（笼型及绕线形）	Y
2	同步电动机	T
3	同步发电机（除汽轮发电机）	TF
4	直流电动机	Z
5	直流发电机	ZF
6	汽轮发电机	QF
7	水轮发电机	SF
8	测功机	C
9	交流换向器电动机	H
10	潜水电泵	Q
11	纺织用电机	F

2.5 特点代号系表征电机的性能、结构或用途而采用的汉语拼音字母，对于防爆电机类型的字母A（增安型）、B(隔爆型）、W（无火花型）应标于电机特点代号首位，即紧接在电机类型代号后面标注。

2.6 设计序号系指电机产品设计的顺序，用阿拉伯数字标示。对于**次设计的产品，不标注设计序号。从基本系列派生的产品，其设计序号按基本系列标注；专用系列产品则按本身设计的顺序标注。

2.7 励磁方式代号分别用字母S表示3次谐波励磁、J表示晶闸管励磁、X表示相复励磁，并应标于设计序号之后，当不标设计序号时，则标于特点代号之后，并用短划分开。

2.8 常用异步电动机的产品代号见表2。

表2 常用异步电动机的产品代号

序号	产品名称	产品代号	代号汉字意义
1	三相异步电动机	Y	异
2	绕线转子三相异步电动机	YR	异绕
3	大型二极（快速）三相异步电动机	YK	异（二）
4	大型绕线转子二极（快速）三相异步电动机	YRK	异绕（二）
5	三相异步电动机（**率）	YX	异效
6	三相异步电动机（高起动转矩）	YQ	异起
7	高转差率（滑率）三相异步电动机	YH	异（滑）
8	增安型三相异步电动机	YA	异安
9	增安型绕线转子三相异步电动机	YAR	异安绕
10	增安型高起动转矩三相异步电动机	YAQ	异安起
11	增安型高转差率（滑率）三相异步电动机	YAH	异安（滑）
12	增安型多速三相异步电动机	YAD	异安（多）
13	增安型电磁调速三相异步电动机	YACT	异安磁调
14	电梯用增安型三相异步电动机	YATD	异安梯电
15	电动阀门用增安型三相异步电动机	YADF	异安电阀
16	隔爆型三相异步电动机	YB	异爆
17	起重用隔爆型双速三相异步电动机	YBZS	异爆重双
18	隔爆型绕线转子三相异步电动机	YBR	异爆绕
19	隔爆型高起动转矩三相异步电动机	YBQ	异爆起
20	隔爆型高转差率（滑率）三相异步电动机	YBH	异爆（滑）
21	隔爆型多速三相异步电动机	YBD	异爆多
22	起重用隔爆型多速三相异步电动机	YBZD	异爆重多
23	隔爆型电磁调速三相异步电动机	YBCT	异爆磁调
24	电动阀门用隔爆型三相异步电动机	YBDF	异爆电阀
25	管道泵用隔爆型三相异步电动机	YBGB	异爆管泵

2.9 电机的规格代号用中心高、铁心外径、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、铁心长度、功率、电流等级、转速或极数等来表示。

主要系列产品的规格代号按表3的规定。其他系列产品如确有需要采用上列以外的其他参数来表示时，应在该产品的标准中说明。

机座长度采用国际字母符号来表示，S表示短机座，M表示中机座，L表示长机座。铁心长度按由短至长顺序用数字1、2、3…表示。凸缘代号采用国际通用字母符号FF（凸缘上带通孔）或FT（凸缘上带螺孔）连同凸缘固定孔中心基圆直径的数值来表示。

表3 系列产品的规格代号

序号	系列产品	规格代号
1	小型异步电动机	中心高（mm）-机座长度（字母代号）-铁心长度（数字代号）-极数
2	中大型异步电动机	中心高（mm）-铁心长度（数字代号）-极数
3	小型同步电机	中心高（mm）-机座长度（字母代号）-铁心长度（数字代号）-极数
4	中大型同步电机	中心高（mm））-铁心长度（数字代号）-极数
5	小型直流电机	中心高（mm）-机座长度（字母代号）
6	中型直流电机	中心高（mm）或机座长度（字母代号）-铁心长度（数字代号）-电流等级（数字代号）
7	大型直流电机	电枢铁心外径（mm）-铁心长度（mm）
8	汽轮发电机	功率（MW）-极数
9	中小型水轮发电机	功率（kW)-极数/定子铁心外径（mm）
10	大型水轮发电机	功率（MW)-极数/定子铁心外径（mm）
11	测功机	功率（kW)-转速（仅对直流测功机）
12	分马力电动机（小功率电动机）	中心高或机壳外径（mm）-（或/）机座长度（字母代号）-铁心长度、电压、转速（均用数字代号）
13	交流换向器电机	中心高或机壳外径（mm）-（或/）铁心长度、转速（均用数字代号）

.2.10 电机的特殊环境代号按表4的规定选用，如同时适用于一个以上的特殊环境时，则按表3的顺序排列。

表 4 特殊环境代号

“高”原用	G
“船”（海）用	H
户“外”用	W
化工防“腐”用	F
“热”带用	T
“湿热”带用	TH
“干热”带用	TA

2.11 电机的补充代号仅适用于有此要求的电机。补充代号用汉语拼音字母或阿拉伯数字表示，采用大写字母时，应不与表3所采用的字母重复。补充代号所代表的内容，在产品标准中有规定。

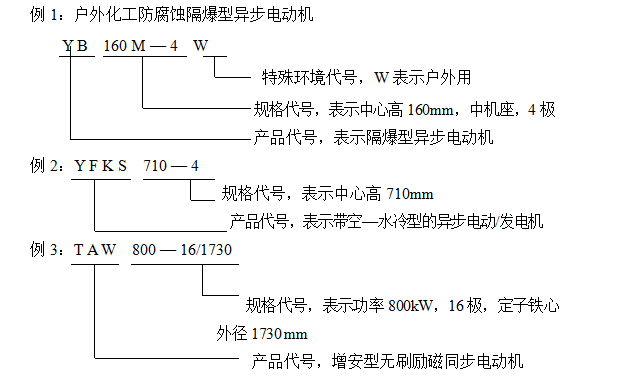

3 产品型号示例
