.1  术语及定义

1．1 结构型式

有关固定用构件、轴承装置和轴伸等南阳防爆电机部件的构成情况。

1.2安装型式

用轴线方向和固定用构件的状况来**表达南阳防爆电机安装方式的情况。

1.3 中心高

轴中心高是从南阳防爆电机成品底脚平面至轴中心线的距离，它包括制造厂供应的绝缘垫块，但不包括南阳防爆电机安装时调整用垫块的厚度。

轴中心高为：63、71、80、90、100、112、132、160、180、200、225、250、280、315、355、400、450、500、560、630 710、800、900、1000 1120mm。

2．结构及安装型式代号

2.1 南阳防爆电机结构及安装型式应符合GB/T 997-2008  《旋转电机结构及安装型式（IM代号）》的规定。

2.2 南阳防爆电机结构和安装型式分为卧式安装和立式安装。代号分为字母代号和全数字代号，字母代号又分为卧式安装代号和立式安装代号。

2.3 卧式安装南阳防爆电机的代号

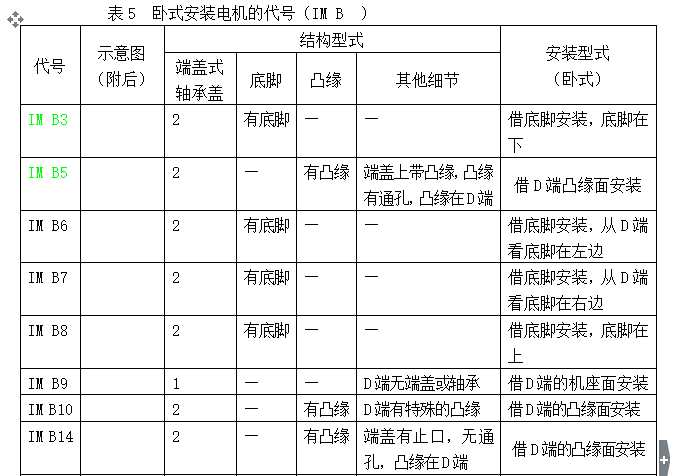

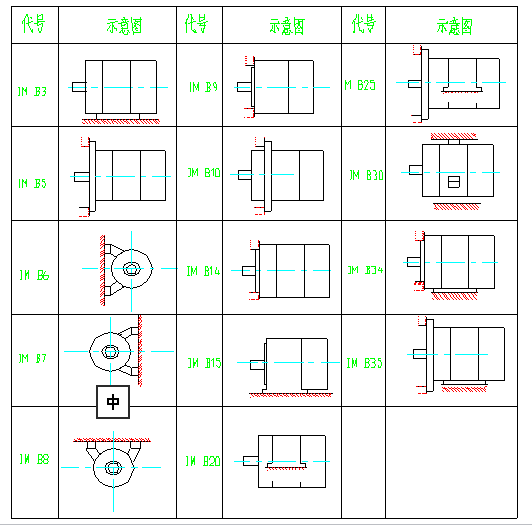

卧式安装南阳防爆电机的代号由字母IM（国际安装）空一格，随后为字母B和1位或2位数字组成，见表5。



2.4 立式安装南阳防爆电机的代号

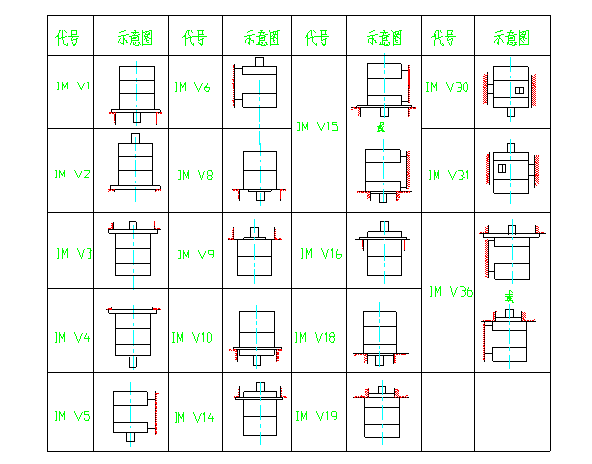

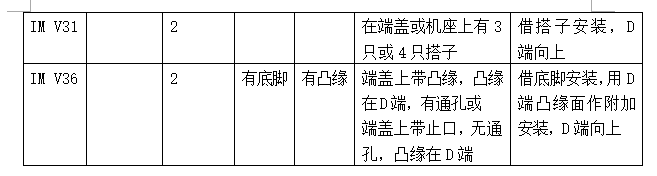

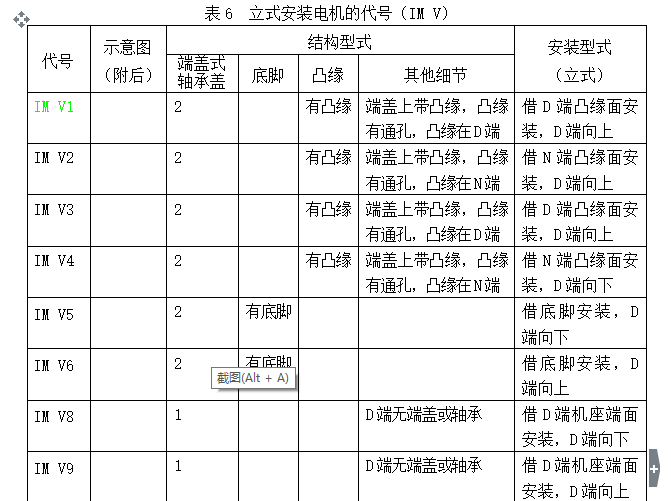

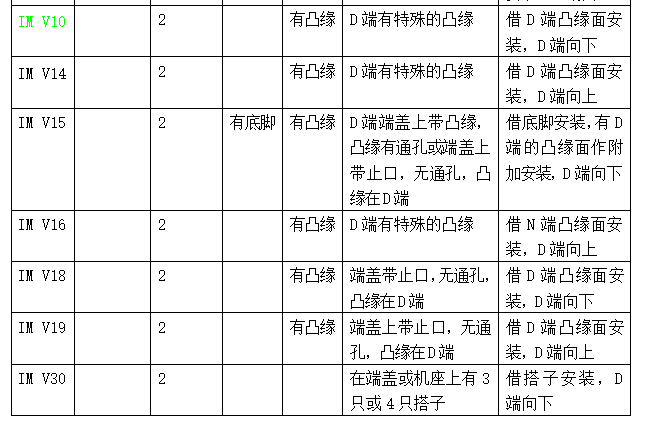

立式安装南阳防爆电机的代号由字母IM（国际安装）空一格，随后为字母V和1位或2位数字组成，见表6。

中小型南阳防爆电机常用安装型式代号有四大类：B3、B35、B5、V1

B3安装方式：南阳防爆电机靠底脚安装，南阳防爆电机有一圆柱形轴伸

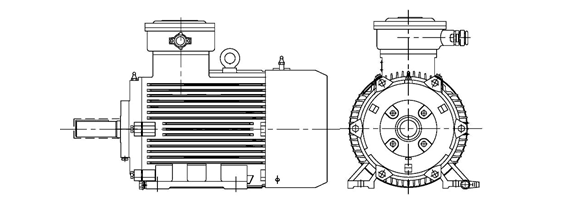

B35安装方式:南阳防爆电机带底脚,轴伸端带法兰

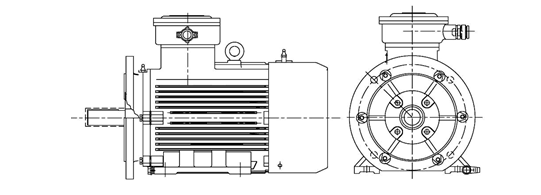

B5安装方式:南阳防爆电机靠轴伸端法兰安装

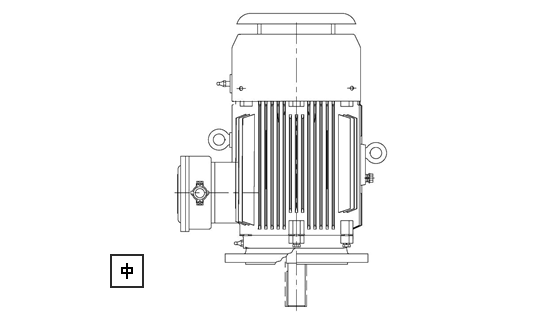

V1安装方式:南阳电机靠轴伸端法兰安装，轴伸朝下


2.5 全数字代号
南阳防爆电机的代号由字母IM（国际安装）空一格，随后为4位数字组成。

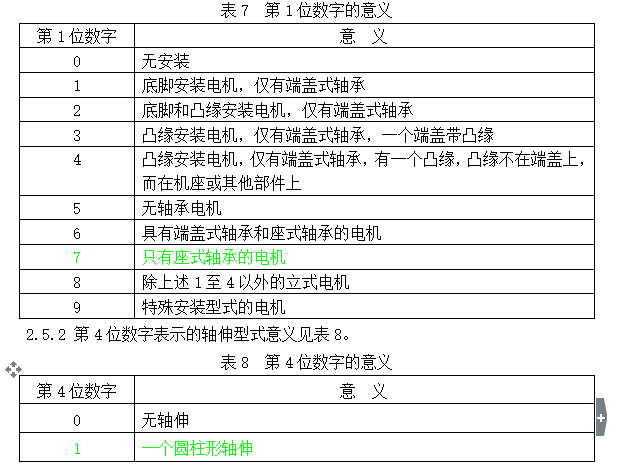

2.5.1 第1位数字表示的结构型式分类见表7。



2.5.3 第2位和第3位数字的意义详见国标GB/T997 。

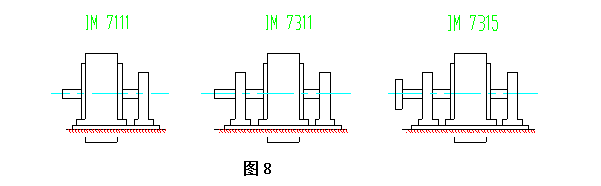

3 代号示例：
IM 7111表示一个座式轴承、抬高底脚、有整块底板、一个圆柱形轴伸的南阳防爆电机。
IM 7311表示两个座式轴承、抬高底脚、有整块底板、一个圆柱形轴伸的南阳防爆电机。
IM 7315表示两个座式轴承、抬高底脚、有整块底板、一个带凸缘的圆柱形轴伸的南阳防爆电机。
